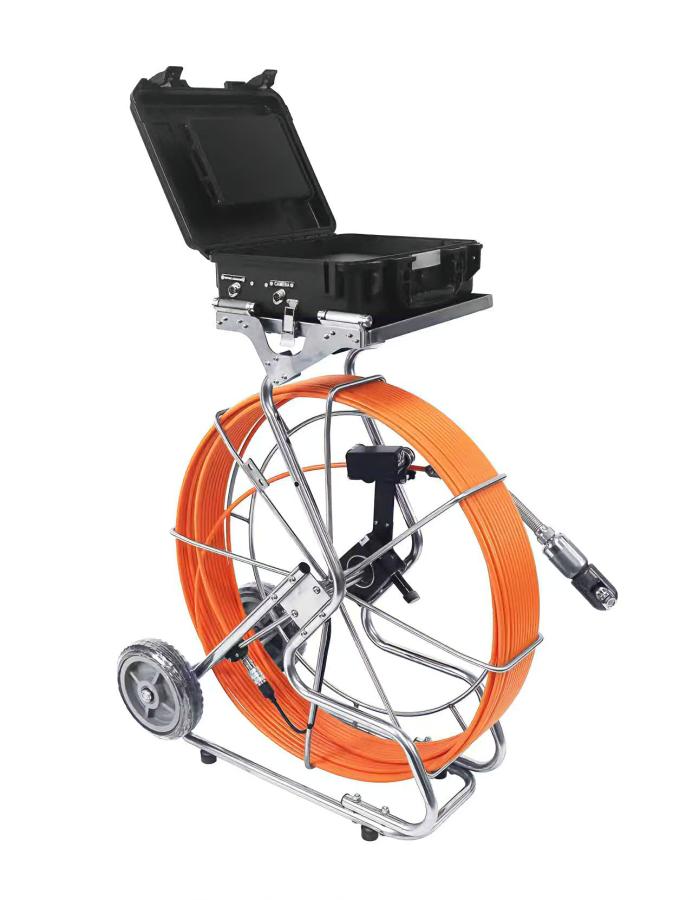

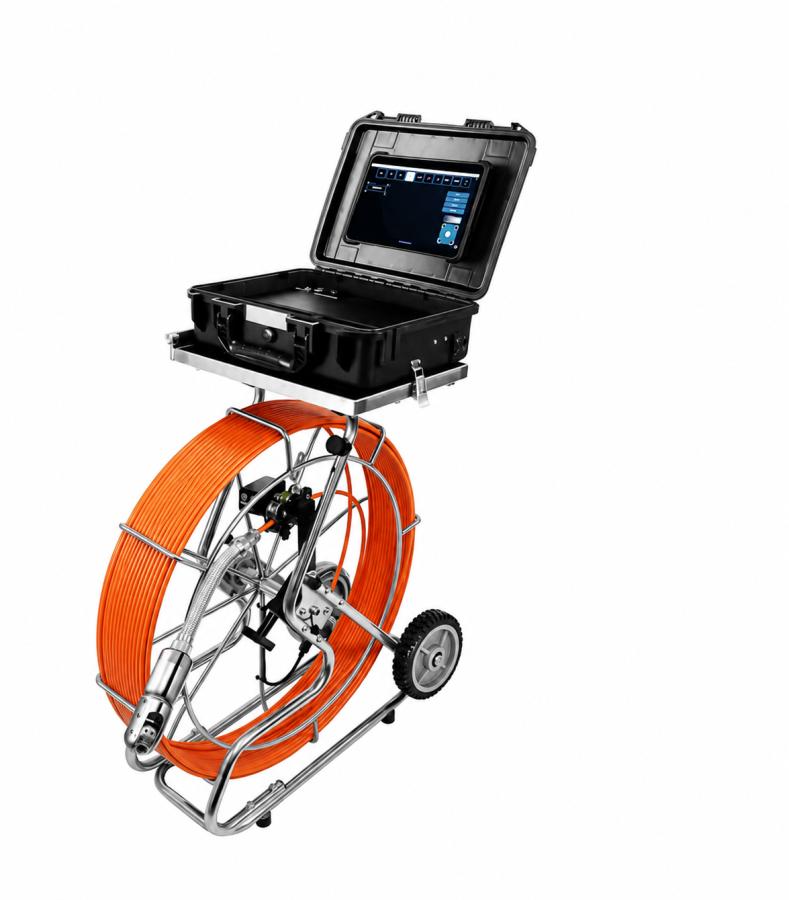

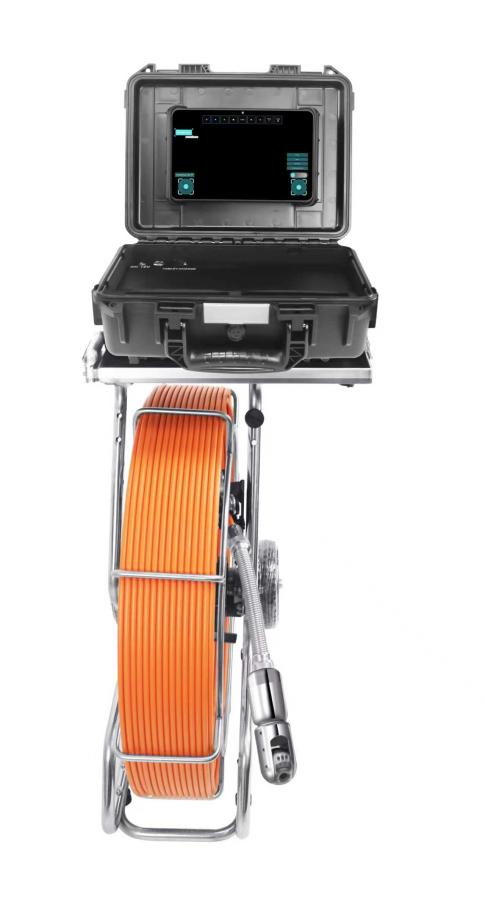

OXE InspCam Compact 60, obrót i pochylenie, kabel 50 mm, 9 mm, ZOOM, moduł sterujący MultiCam

OXE InspCam Compact 60 Pan Tilt 50 mm ZOOM MultiCam Control Box

Profesjonalny system kamerowy przeznaczony jest do kontroli rurociągów, studzienek i innych trudno dostępnych przestrzeni. Głowica kamery 50 mm umożliwia nieograniczony obrót o 360°, pochylenie o 180° oraz korzystanie z zoomu cyfrowego. Przetwornik obrazu o rozdzielczości 1,3 Mpx AHD, kąt widzenia 120° oraz cztery diody LED zapewniają wyraźny obraz nawet w ciemności. Konstrukcja ze stali nierdzewnej z szybkiem szafirowym spełnia wymagania stopnia ochrony IP68 i wytrzymuje ciśnienie do 10 barów.

W skład systemu wchodzi 60-metrowy laminowany kabel pchany o średnicy 9 mm, ręczna zwijarka z kółkami i cyfrowym licznikiem długości. MultiCam Control Box z wytrzymałym 10,1-calowym tabletem R7 umożliwia podgląd obrazu na żywo oraz robienie zdjęć i nagrywanie filmów. Oprogramowanie ITS Reports z dożywotnią licencją służy do tworzenia raportów z inspekcji zgodnie z normą EN 13508-2 oraz ich eksportu do formatu PDF.

Moduł sterujący OXE MultiCam Control Box z wytrzymałym tabletem z systemem Android można obejrzeć i kupić również jako osobny produkt.

Główne funkcje

• Elektrycznie sterowana głowica kamery 50 mm
• Nieograniczony obrót kamery o 360°
• Pochylanie głowicy kamery o 180°
• Zoom cyfrowy sterowany za pomocą tabletu
• Matryca obrazu 1,3 Mpx AHD
• Szeroki kąt widzenia 120°
• Cztery wydajne białe diody LED
• Wodoodporność IP68 i wytrzymałość 10 bar
• Konstrukcja ze stali nierdzewnej i szkła szafirowego
• Laminowany kabel zasilający o długości 60 m i średnicy 9 mm
• Ręczna zwijarka z kółkami
• Cyfrowy licznik wysuniętej długości
• Robienie zdjęć i nagrywanie filmów
• Wytrzymały tablet R7 o przekątnej 10,1" z systemem Android
• Oprogramowanie ITS Reports z dożywotnią licencją i funkcją eksportu do formatu PDF

Wysoka jakość obrazu i wydajne oświetlenie LED

Kamera wykorzystuje 1/3" matrycę CMOS o rozdzielczości 1,3 Mpx AHD i szerokim kącie widzenia 120°. Cztery wydajne białe diody LED zapewniają wystarczające oświetlenie rurociągów, szybów i innych ciemnych przestrzeni. Dzięki temu technik może łatwiej wykryć pęknięcia, osady, nieszczelności i inne usterki. Obraz z trwającej kontroli jest przesyłany w czasie rzeczywistym na wyświetlacz dołączonego tabletu.

Obrotowa głowica kamery z zoomem cyfrowym

Sterowana elektrycznie głowica kamery o średnicy 50 mm umożliwia nieograniczony obrót o 360° oraz pochylenie w zakresie 180°. Kierunek widoku można płynnie zmieniać podczas inspekcji za pomocą tabletu. Ponadto zoom cyfrowy pozwala na powiększenie wybranego fragmentu obrazu i dokładniejsze zbadanie wykrytej usterki. Dzięki szerokiemu zakresowi ruchu można kontrolować ścianki, połączenia i inne elementy rurociągu bez konieczności manipulowania całym bębnem.

Wytrzymała konstrukcja do pracy pod wodą

Korpus głowicy kamery jest wykonany ze stali nierdzewnej, a obiektyw chroni szafirowe szkło. Kamera spełnia wymagania stopnia ochrony IP68 i wytrzymuje ciśnienie do 10 barów. Dzięki temu nadaje się również do inspekcji w wilgotnym otoczeniu lub pod powierzchnią wody. Temperatura robocza od 5 do 50 °C pozwala na stosowanie systemu w różnych warunkach pracy.

Sztywny kabel pchający o długości 60 m

Laminowany kabel napędowy o długości 60 metrów i średnicy 9 mm ułatwia prowadzenie głowicy kamery przez rurociąg nawet na większe odległości. Jego sztywniejsza konstrukcja ułatwia przesuwanie kamery, a jednocześnie zapewnia niezbędną elastyczność podczas przemieszczania się przez kontrolowaną przestrzeń. Wyrazisty kolor kabla dodatkowo ułatwia kontrolę jego odwijania i zwijania z powrotem na bęben.

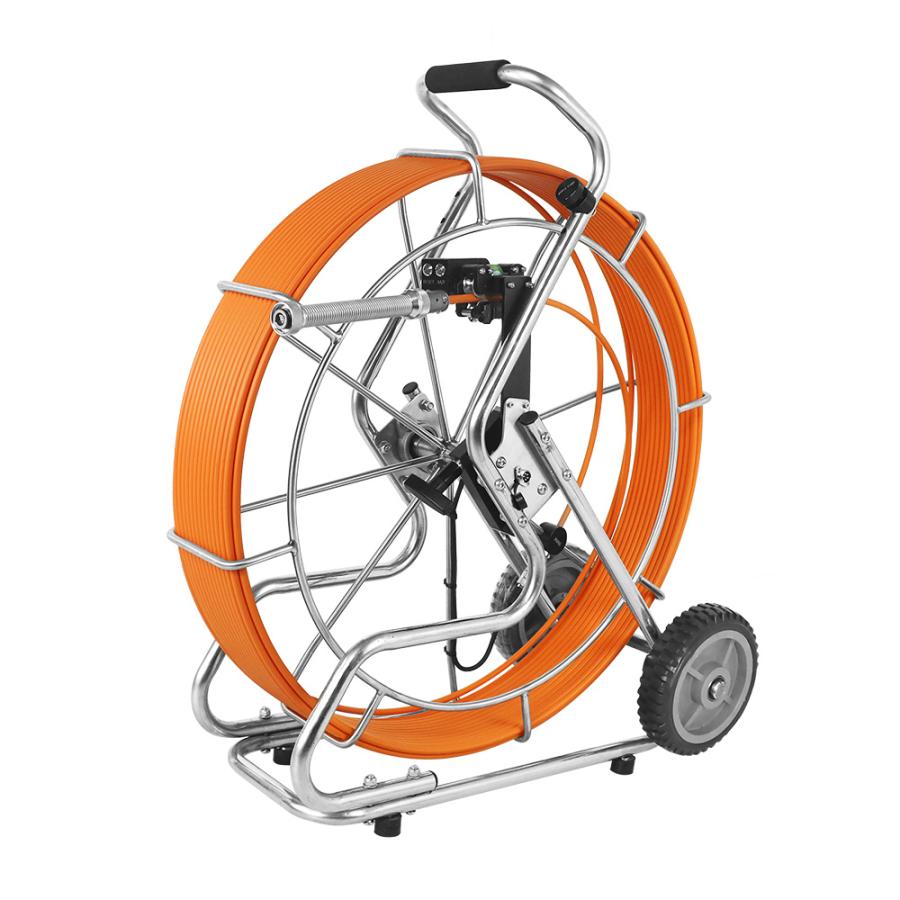

Praktyczny bęben z cyfrowym pomiarem

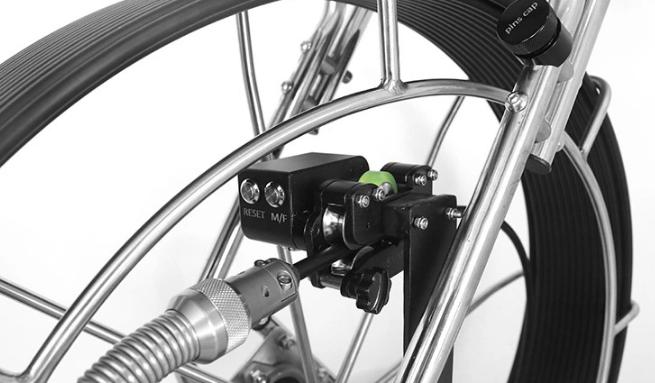

Kabel jest nawijany na ręczną bębenkę ze stali nierdzewnej, wyposażoną w kółka i wysuwany uchwyt ułatwiający transport. Cyfrowy licznik wyświetla aktualną długość wysuniętego kabla w metrach lub stopach i pomaga określić przybliżoną lokalizację wykrytej usterki. Konstrukcja bębna zapewnia uporządkowane przechowywanie kabla i ułatwia obsługę systemu w terenie.

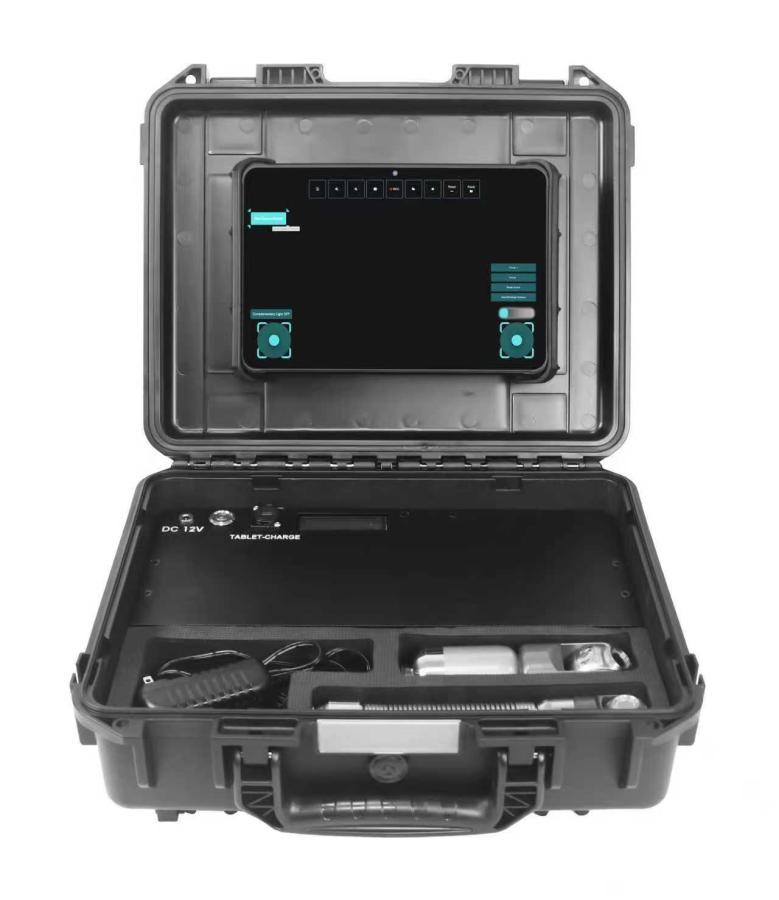

MultiCam Control Box i wytrzymały tablet R7

Sterowanie systemem zapewnia MultiCam Control Box z wytrzymałym 10,1-calowym tabletem R7 z systemem Android. Na jego ekranie można oglądać obraz na żywo, sterować głowicą kamery, korzystać z zoomu cyfrowego oraz robić zdjęcia i nagrywać filmy. Tablet umożliwia obsługę w rękawicach roboczych oraz łączenie się przez Wi-Fi, Bluetooth 5.1 i 4G LTE. Czas pracy wynoszący około 7 godzin pozwala na przeprowadzanie dłuższych inspekcji bez konieczności częstego ładowania.

Oprogramowanie ITS Reports i profesjonalna dokumentacja

Oprogramowanie ITS Reports z dożywotnią licencją umożliwia zapisywanie uzyskanych danych oraz tworzenie raportów z inspekcji zgodnie z normą EN 13508-2. Do dokumentacji można dodać informacje o zleceniu, wykonane pomiary oraz wykryte usterki. Gotowe raporty można następnie wyeksportować do formatu PDF. Wyniki kontroli można w ten sposób przejrzyście przetworzyć i przekazać klientowi lub zarchiwizować do dalszego wykorzystania.

Szerokie możliwości profesjonalnego zastosowania

Kompletny zestaw nadaje się do kontroli rurociągów, kanalizacji, studzienek i innych trudno dostępnych przestrzeni. Połączenie obrotowej głowicy kamery, sztywnego kabla pchającego, cyfrowego pomiaru oraz profesjonalnego oprogramowania do raportowania ułatwia cały proces – od samej inspekcji aż po przetwarzanie wyników. Głowicę kamerową można stosować w rurociągach o średnicy w przybliżeniu od 60 do 450 mm, co rozszerza możliwości zastosowania systemu.

Zawartość opakowania

• Głowica kamery 50 mm z funkcją obrotu i pochylenia
• Ręczna zwijarka kabla z kablem pchającym o długości 60 m
• Skrzynka sterująca MultiCam
• Wytrzymały tablet R7
• Oprogramowanie ITS Reports z dożywotnią licencją
• Kabel połączeniowy wideo (6-pinowy)
• Kabel cyfrowego licznika długości (8-pinowy)
• Kabel USB-C / USB-C
• Zestaw elementów centrujących do głowicy kamery
• Zasilacz do jednostki sterującej
• Ładowarka do tabletu
• Instrukcje obsługi
• Pierścienie uszczelniające
• Ściereczka do czyszczenia
• Torba na narzędzia
• Kabel testowy

Dane techniczne
